Steckverbindersysteme
Die Firma ept entwickelt und produziert Steckverbinder in der Einpress- und Löttechnik. Dabei schaffen Sie den Spagat zwischen Standard Steckverbindern und Anwendungspezifischen Steckverbindern. Die Standard Steckverbinder dienen dazu Hard- und Software funktionsfähig bereitzustellen. Die Standardisierung gewährleistet die Kompatibilität der Steckverbinder unter verschiedenen Herstellern und verschafft Ihnen die Freiheit, die optimale Lösung und den besten Partner für Ihre Anwendung zu finden. Für die Lösung Ihrer Herrausforderungen bieten wir Ihnen Power-Stecker, robuste Steckverbinder, Direktsteckverbinder, HighSpeed, Board-to-Board, Rugged Steckverbinder, High Density oder Backplane.

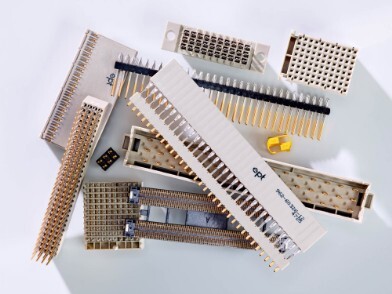

Produktübersicht
Colibri COM EXPRESS
flexilink Leiterplattenverbinder
Power Terminals
Colibri® ist ein geschirmtes, zweireihiges SMT Steckverbinder- system im 0.5 mm Raster. Es erfüllt alle Anforderungen der Spezifikationen von PICMG COM Express®, SFF-SIG CoreExpress® sowie nano-ETXexpress. Die Colibri®-Produkte sind mit den gängigen Steckverbindern auf dem Markt kompatibel und ausgiebig getestet .Entspricht den Anforderungen von PICMG COM Express® und SFF-SIG CoreExpress®
flexilink jumper ist ein flexibel einsetzbarer, nicht steckbarer Leiterplattenverbinder, der durch sein platzsparendes Design bei gleichzeitig hoher Stromtragfähigkeit überzeugt. Der Leiterplattenabstand von 1 mm und ein Platzbedarf von nur 3.8 mm auf der Leiterplatte ermöglichen eine maximale Platzausnutzung und die vielfältige Verwendung des Verbinders. Die Höhe des Leiterplattenverbinders beträgt nur 2 mm.
Die ept-Power Terminals und Flachstecker dienen speziell dem Stromversorgungs- anschluss auf der Leiterplatte. Der Anschluss des Kabels erfolgt über Kabelschuhe mittels Verschraubung oder über Flachsteckanschlüsse (Faston).
One27
DIN41612 (IEC 60603-2)
Varpol
Die Baureihe One27® bietet hochflexible und gleichzeitig zuverlässige
Steckverbinder für eine Vielzahl von Board-to-Board-Anwendungen. Die
Produktfamilie basiert auf einem Raster von 1.27 mm, bietet verschiedene
gerade und gewinkelte Bauformen sowie Verbindungen mit Flachbandkabel,
und ist in unterschiedlichen Polzahlen von 12 bis 80 Kontakten
verfügbar.
Die ept-Produktreihe DIN 41612 / IEC 60603-2 umfasst 12 Grundbauformen sowie weitere ergänzende Versionen im Raster 2.54 mm bzw. 5.08 mm.
Es stehen sowohl Signalstecker mit einer Stromtragfähigkeit bis zu 1.5 A als auch Powersteckverbinder mit bis zu 5.6 A bzw. sogar 15 A zur Auswahl. Dieser Variantenreichtum ermöglicht den Einsatz der Steckverbinderfamilie in einem überaus breiten Anwendungsbereich. Die Standardisierung gewährleistet die Kompatibilität von Steckverbindern unter verschiedenen Herstellern.
VarPol Stift- und Buchsenleisten von ept bieten eine Vielzahl an Möglichkeiten, Leiterplatten miteinander zu verbinden. 1-reihig oder 2-reihig, variable Kontaktzahl, verschiedene Anschlusslängen, gerade oder gewinkelt - Sie haben die Wahl! Darüber hinaus können die Leisten nahtlos aneinandergereiht werden.
Die bewährte Tcom press®-Einpresszone bietet Ihnen zudem die Möglichkeit, den Lötprozess zu eliminieren und dabei wesentlich an Kontaktierungssicherheit zu gewinnen.
PC/104 & PC/104-Plus
PC/104 und PC/104-Plus sind Standardisierungen für PC-kompatible Module, die zusammengesteckt ein komplexes Rechensystem bilden können. Dabei bieten PC/104 bzw. PC/104-Plus komplette Hard- und Softwarekompatibilität in einem extrem kleinen Formfaktor (96 mm x 90 mm) mit einem genormten Bussystem (ISA). Aufgrund dieser Normung können unterschiedliche PC/104 Karten zusammen genutzt werden, um eine definierte Aufgabenstellung zu erfüllen.
- Bewährte Einpresstechnik von ept mit Tcom press®
- PC/104-Plus auch in 22 mm Abstand
- Shrouds als Zubehör
- Modifikationen bei Kontaktzahl und/oder mechanischer Belastbarkeit möglich
